| 数据采集模块 >> 数据采集模块(RS-485/232转双路模拟量信号采集模块)
|
| 下载名称：数据采集模块(RS-485/232转双路模拟量信号采集模块) |
 |
| 产品型号： |
| 整理日期：2013-7-26 |
| 下载次数：3915 |
 |
| 下载说明 |
|

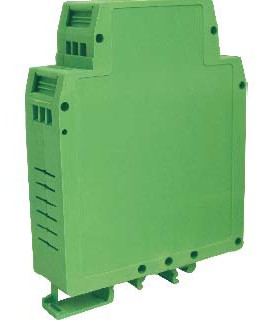

数据采集模块(RS-485/232转双路模拟量信号采集模块)
产品特点：
● 低成本、小体积模块化设计
● RS-485/232接口，隔离转换成标准模拟信号输出
● 模拟信号输出精度优于 0.2%
● 可以程控校准模块输出精度
● 信号输出 / 通讯接口之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置模块地址、波特率等
● 可设置成主机来读取JSD DA-A02产品数据实现远程采集
● 支持Modbus RTU 通讯协议
典型应用：
● 标准模拟信号输出
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场控制信号隔离及长线传输
● 设备运行调试与控制
● 传感器信号的远程传输及信号还原
● 工业现场执行器数据给定
● 医疗、工控产品开发
● 4-20mA 信号输出
产品概述：
JSD DA-A02系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。JSD DA-A02系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。产品包括工作电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只， JSD DA-A02系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
JSD DA-A02系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
JSD DA-A02系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。
选型举例1： 型号：JSD DA-A02-485-IO4 表示RS-485 接口，4-20mA 信号输出
选型举例2： 型号：JSD DA-A02-232-VO1 表示RS-232 接口，0-5V 信号输出 |
|
|
|
|
|
