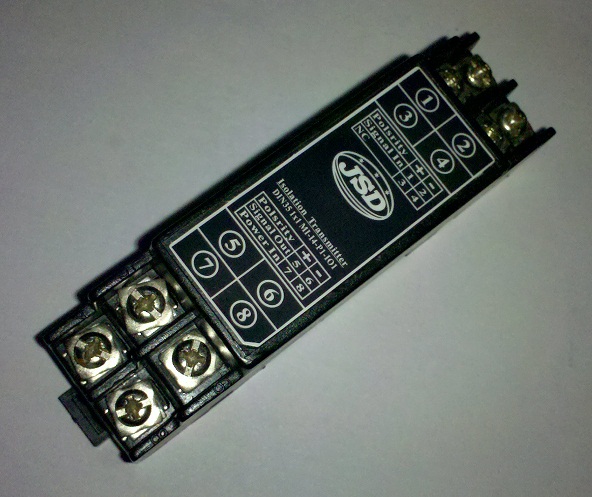

二进二出模拟量两线制无源4-20mA回路供电隔离变送器

特征：
◆ 低成本、小体积,国际标准DIN35mm 导轨安装,符合UL94-V0 阻燃标准
◆ 信号输入、信号输出相互之间3000VDC 隔离
◆ 双通道输入、双通道输出，通道之间接3000VDC 隔离
◆ 无需外部提供工作电源，无需外接元器件
◆ 4~20mA 电流输入、4~20mA 电流输出
◆ 工业级温度范围: -45~+85 ℃
◆ 精度等级：0.3 级、0.4 级、0.5 级；
◆ 高线性度0.1% F.S.
◆ 给传感器提供工作电源(10~30VDC)
应用场所：
◆ 模拟信号数据隔离、采集
◆ 工业现场信号隔离
◆ 远程长线无失真传输
◆ 模拟信号地线干扰抑制
◆ 4~20mA 隔离信号传输
◆ 前端二线制设备提供供电
◆ 仪器仪表与传感器信号收发
◆ 电力监控、医疗设备隔离安全栅
◆ 克服变频器、发电机、电机、大型用电设备环路间的干扰
概述：
捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器是4-20mA 两线制回路供电的电流隔离变送配电器,该隔离变送配电器采用电磁隔离技术，并通过输入端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4-20mA 标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS系统、一次仪表、二次仪表等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，该隔离配电器内部采用陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC 绝缘电压和工业级宽温度，能在潮湿、震动的恶劣的环境中工作，满足工业级环境要求。

捷晟达科技的JSD TAW-1001D-100L-F系列隔离放大器采用国际标准DIN 35mm 导轨卡槽安装方式，方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA 信号的隔离、传输和配电变换功能，并实现信号长线无失真传输。

型号举例：
例1：信号输入1：4-20mA； 信号输出1： 4-20mA；信号输入2：4-20mA； 信号输出2： 4-20mA；两线制配电输出：F 型号：JSD TAW-1001D-100L-F
