产品展示 网站首页 >> 产品中心
 产品 >> 所有产品

一进一出4-20mA信号隔离配电器
产品名称:
一进一出4-20mA信号隔离配电器
规  格:
94x47x21.83mm
产品备注:
隔离变送器,信号隔离变送器
产品类别:
隔离变送器

   产 品 说 明

                               一进一出4-20mA信号隔离配电器
捷晟达科技的DIN35 1x1 MI 4~20mA-F系列隔离变送器是4~20mA两线制回路供电的电流隔离变送配电器,该隔离变送配电器采用电磁隔离技术,并通过输入端馈电方式,给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统、一次仪表、二次仪表等)匹配;模拟量信号输入带有过流保护功能,能有效的保护模块及后级电路;除此之外,该隔离配电器内部采用陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。
捷晟达科技的DIN35 1x1 MI 4-20mA-F系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和配电变换功能,并实现信号长线无失真传输。
详细技术资料下载:http://www.jsd-iac.com/UploadFiles/201381220539536.pdf
隔离器特征:

●  低成本、小体积,国际标准DIN35mm导轨安装,符合UL94-V0阻燃标准
●  信号输入、信号输出相互之间3000VDC 隔离
●  无需外部提供工作电源,无需外接元器件
●  4~20mA电流输入、4~20mA电流输出
●  工业级温度范围: -45~+85 ℃
●  精度等级:0.3级、0.4级、0.5级;
●  高线性度0.1% F.S.
●  给传感器提供工作电源(10~30VDC)
应用:
●  模拟信号数据隔离、采集
●  工业现场信号隔离
●   程长线无失真传输
●  模拟信号地线干扰抑制
●  4~20mA隔离信号传输
●  前端二线制设备提供供电
●  仪器仪表与传感器信号收发
●  电力监控、医疗设备隔离安全栅
型号举例:
例1:信号输入:4~20mA; 信号输出: 4~20mA;两线制配电输出:F  型号:DIN35 1x1 MI 4-20mA-F

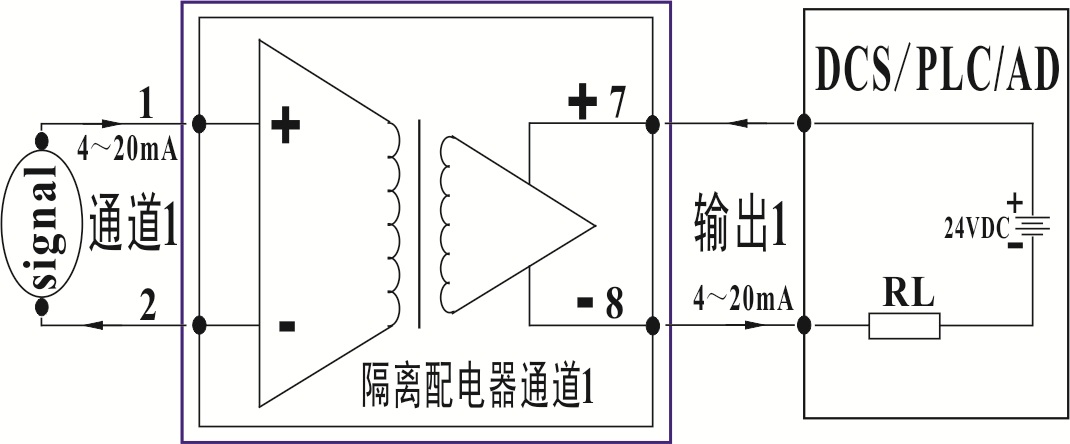

接线应用图:

两线制无源4-20mA隔离变送配电器

点击数:3701  录入时间:2013-10-13 【打印此页】 【关闭
