一进一出4-20mA信号隔离调理器
产品名称:
一进一出4-20mA信号隔离调理器
规  格:
94x47x21.83mm
产品备注:
隔离变送器,信号隔离变送器
产品类别:
隔离变送器

   产 品 说 明

                                    一进一出4-20mA信号隔离调理器
捷晟达科技的DIN35 1x1 OI 4-20mA-P系列隔离放大器是模拟量两线制无源4~20mA电流输出回路隔离变送器,该隔变送器采用光电耦合技术,比电磁耦技术抗干扰能力强。该隔变送器内部有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻,使该隔离变送器的输入电压达到超宽范围(7.5~32V),以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离变送器输出是针对24VDC和取样电阻(或称负载电阻)相串联的二线制供电回路来设计的,同当前流行的模拟量输入接口板(上位机)、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。

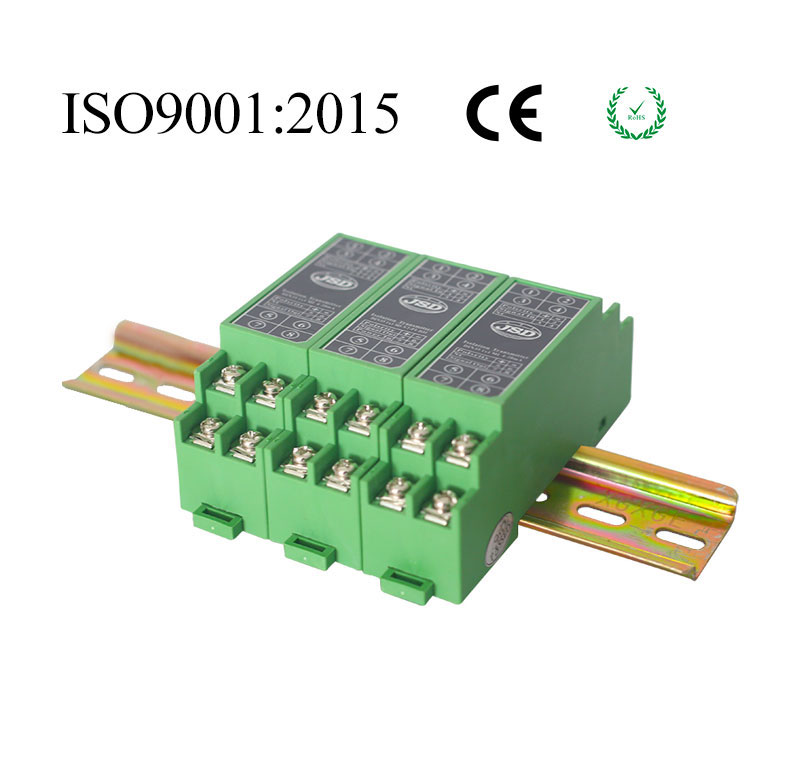

捷晟达科技的DIN35 1x1OI 4-20mA-P系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和变换功能,并实现信号长线无失真传输。

隔离变送器特点:
◆低成本,小体积,符合UL94-V0阻燃标准
◆安装方式采用国际标准DIN35mm导轨安装方式
◆信号输入、信号输出相互之间3000VDC隔离
◆4~20mA电流输入与输出,精度高(失真<0.2%)
◆工业级温度范围: -45~+85 ℃
◆精度等级:0.1级、0.2级;
◆无需外部提供工作电源,两线制配电回路输出方式
◆超宽范围电压输入(7.5~32VDC)

隔离器应用:
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆4~20mA隔离信号传输
◆克服现场设备间EMC电磁干扰
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
详细技术资料下载:http://www.jsd-iac.com/UploadFiles/201311132045830.pdf
产品选型举例:
例1:信号输入:4~20mA; 信号输出: 4~20mA;两线制配电回路输出:P  型号:DIN35 1x1 OI 4-20mA-P

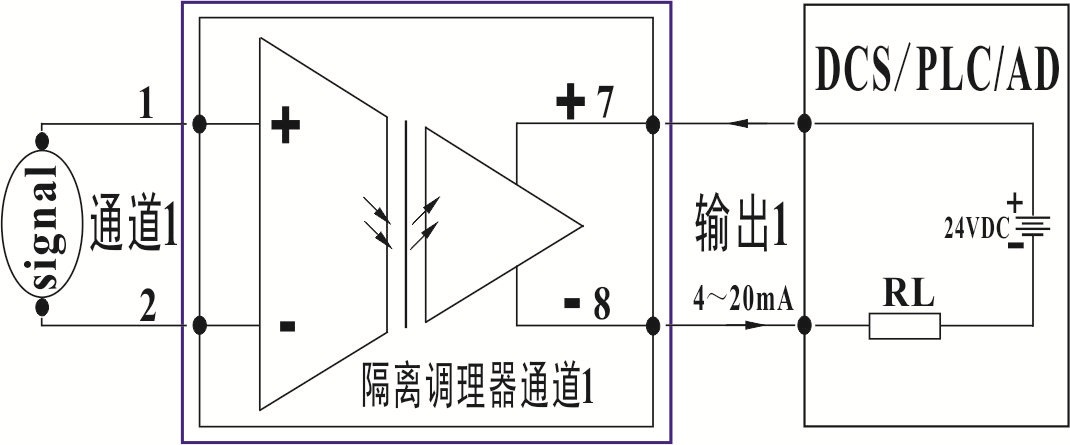

接线应用图:

两线制4-20mA隔离变送调理器
