单路模拟量信号转数字(RS-232/485)采集模块
产品特点：
● 模拟量信号采集，隔离转换 RS-485/232输出
● 采用12位AD转换器，测量精度优于0.1%
● 通过RS-485/232接口可以程控校准模块精度
● 信号输入 / 输出之间隔离耐压3000VDC/60S
● 宽工作电源供电：8 ~ 32VDC
● 可靠性高，编程方便，易于应用
● 国际标准DIN35mm导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议
● 低成本、小体积模块化设计
典型应用：
● 模拟量信号测量、监视和控制

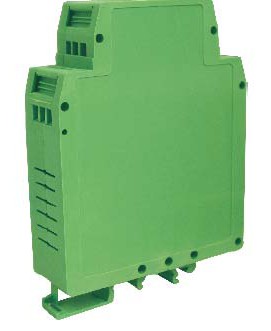

● RS-485远程I/O，数据采集 图1 JSD AD11 模块外观图
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监视
● 传感器信号的测量
● 工业现场数据的获取与记录
● 医疗、工控产品开发
● 4-20mA/0-5V 或1-5V 信号采集
产品概述：
JSD AD11产品实现传感器和主机之间的信号采集，用来检测模拟信号。JSD AD11系列产品可应用在RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监视和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 JSD AD11系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。JSD AD11系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
JSD AD11系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
功能简介：
JSD AD11 信号隔离采集模块，可以用来测量一路电压或电流信号，
1、模拟信号输入
12 位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。
2、通讯协议
通讯接口： 1 路标准的RS-485 通讯接口或1 路标准的RS-232 通讯接口，订货选型时注明。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU 通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU 或计算机监控系统进行网络通讯。
数据格式：10 位。1 位起始位，8 位数据位，1 位停止位。
通讯地址（0～255）和波特率（1200、2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200 米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD 保护，通信响应时间小于100mS。
3、抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
选型举例1： 型号：JSD AD11-I4-485 表示4-20mA 信号输入，输出为RS-485 接口
选型举例2： 型号：JSD AD11-V1-232 表示0-5V 信号输入，输出为RS-232 接口 |
|
|
|
|
|
